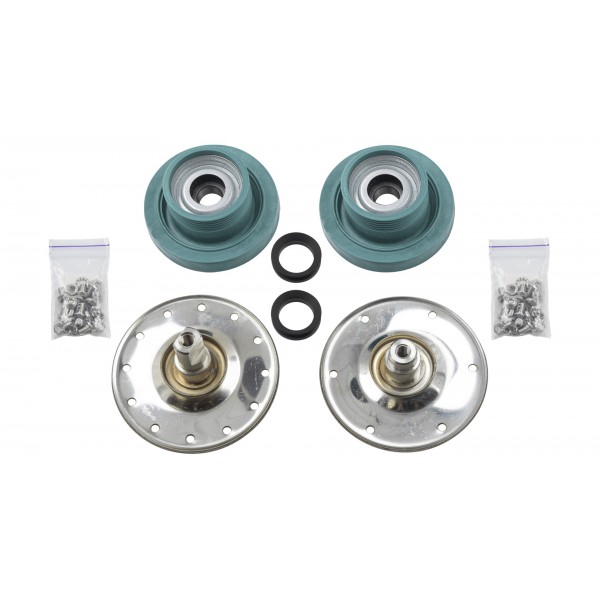

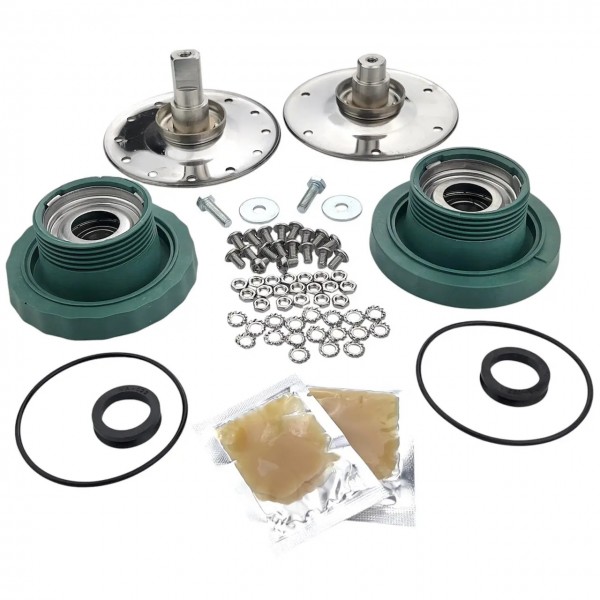

Комплект для ремонту пральної машини Electrolux, Zanussi 4071430963

Комплект для ремонту пральної машини Electrolux

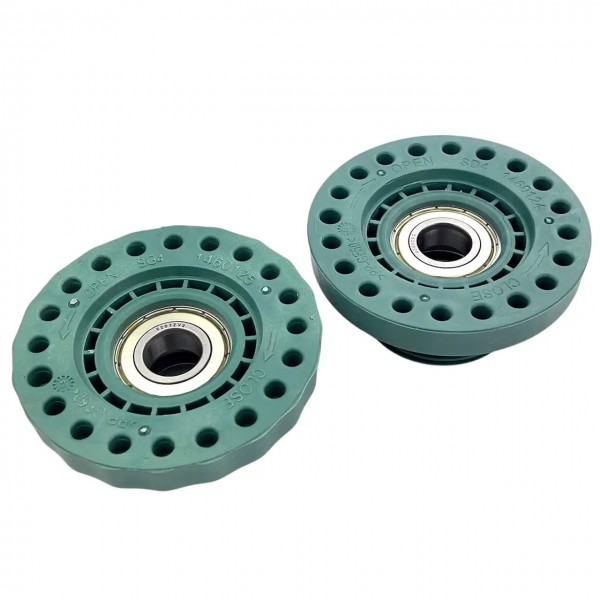

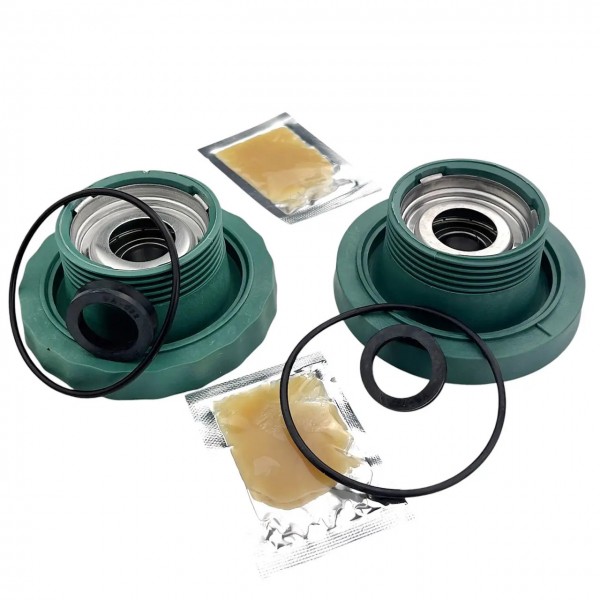

Супорт Zanussi 4071430971
• підшипник (встановлений) - 6203-RS (17x40x12 мм)
• сальник (у комплекті) - VA-022
• діаметр супорта зовнішній (±0,5 мм) - 93 мм
• розміри посадки супорта - різьба Ø 56 мм ліва, довжина 26 мм
• ширина загальна (±0,5 мм) - 40 мм
• кріплення - різьбове

Супорт Zanussi 4071430963
• підшипник (встановлений) - 6203-RS (17x40x12 мм)
• сальник (у комплекті) - VA-022
• діаметр супорта зовнішній (±0,5 мм) - 93 мм
• розміри посадки супорта - різьба Ø 56 мм права, довжина 26 мм
• ширина загальна (±0,5 мм) - 40 мм
• кріплення - різьбове

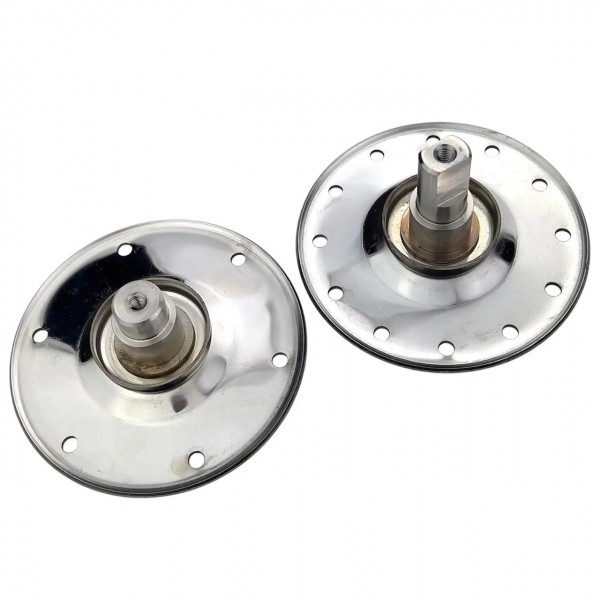

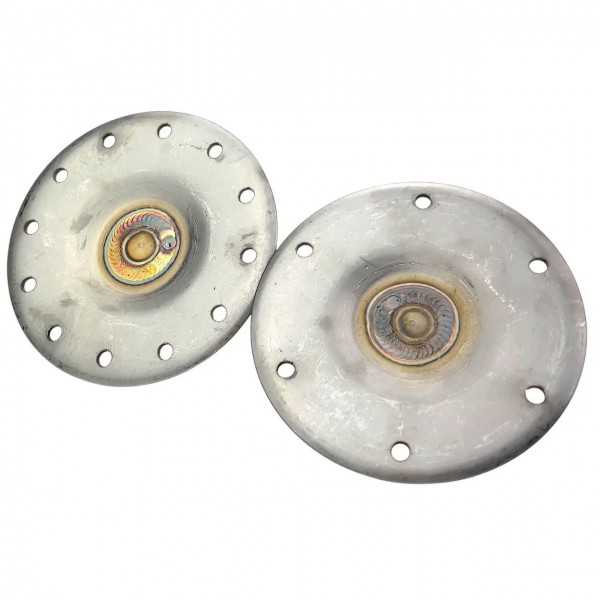

Фланець Electrolux, Zanussi (ведучий)
• діаметр основи (±1 мм) - 107 мм
• товщина листа основи - 2 мм
• діаметри вала - 27,8-21,9-17-11х17 мм (від основи до закінчення вала)
• висота вала від основи - 47,5 мм
• висота фланця загальна (±1 мм) - 55 мм
• отвір у валу - з різьбою М6, глибина 27,6 мм
• кріплення шківа до фланця - 11х17 мм (2 лиски)
• кріплення фланця до барабана - 12 отворів Ø 5 мм (міжцентрова відстань 87,5 мм)

Фланец Electrolux, Zanussi (ведений)
• діаметр основи (±1 мм) - 107 мм
• товщина листа основи - 2,3 мм
• діаметри вала - 28-21,8-17 мм (від основи до закінчення вала)
• висота вала від основи - 28,7 мм
• висота фланця загальна (±1 мм) - 36,3 мм
• отвір у валу - з різьбою М6, глибина 25,5 мм
• кріплення - 6 отворів Ø 4,9 мм (міжцентрова відстань 88 мм)
